■產品名稱：NJM2625A
■功能名稱：PWM型三相DC無刷電動機控制IC
■概要
NJM2625A是帶PWM控制的三相DC無刷電動機驅動器IC。它集成霍爾放大器、PWM控制電路、圖騰柱前級驅動器（用于外部功率MOS晶體管）、限流和頻率生成器電路。NJM2625A很容易進行速度控制和轉動方向控制，可用于DC電動機應用。
■特征
-
●工作電壓范圍 (V+=8V 到 18V)
-
●前級驅動電路 (Iout=+50mA/-150mA最大)
-
●限流感測電壓 (限流=0.5V±10%)
-
●內部振蕩器 (使用外部電容器進行頻率控制)
-
●帶有正轉或逆轉功能端子
-
●FG信號輸出 (輸出頻率到霍爾頻率)
-
●內部軟啟動功能 (外部電容器到Verr針腳)
-
●內部ON/OFF功能 (無輸出時為Verr針腳接地)
-
●雙極技術
-

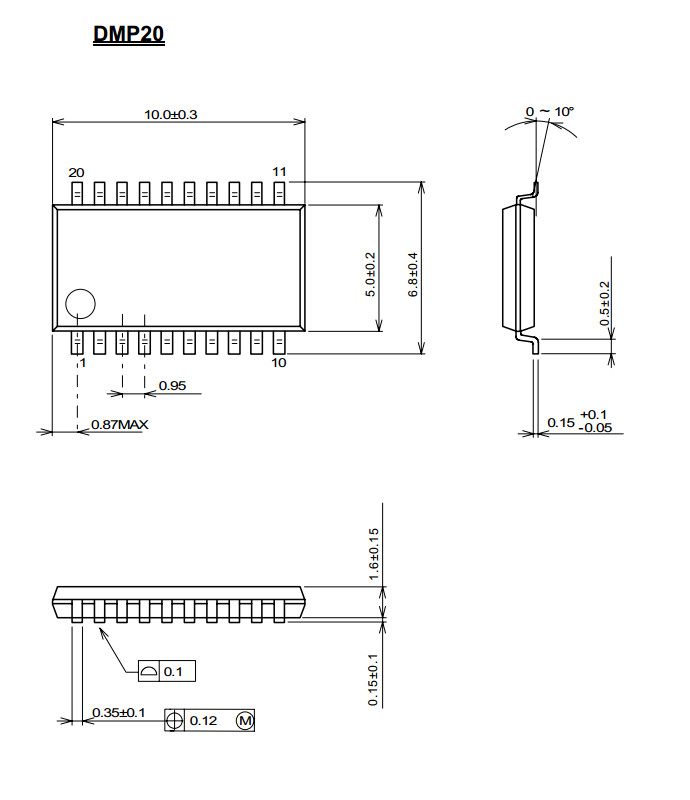

●封裝 (DMP20)
