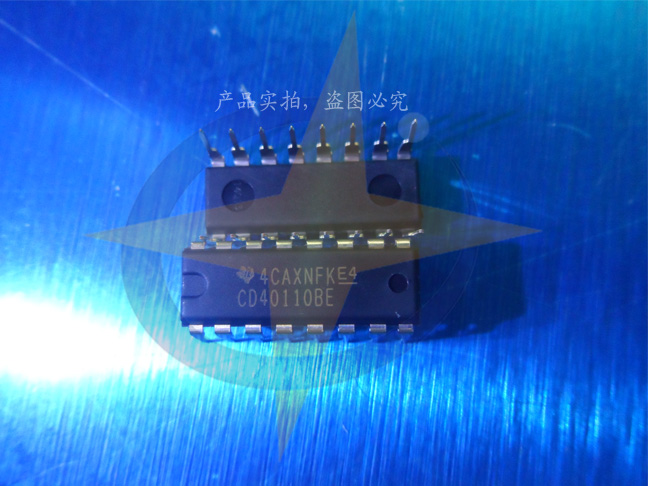

    CD40110BE 4路2輸入與非門
  • 功能名稱:
    與非門
  • 概要:

    ■產品名稱CD4011

    ■功能名稱4路2輸入與非門

    ■概要:



    CD4011B、CD4012B 和 CD4023B NAND 門為系統設計人員提供了 NAND 功能的直接實現,并補充了現有的 CMOS 門系列。所有輸入和輸出都被緩沖。

    CD4011B、CD4012B 和 CD4023B 類型采用 14 引腳密封雙列直插式陶瓷封裝(F3A 后綴)、14 引腳雙列直插式塑料封裝(E 后綴)、14 引腳小外形封裝( M、MT、M96 和 NSR 后綴)和 14 引腳薄型收縮小外形封裝(PWR 后綴)。CD4011B 和 CD4023B 類型還采用 14 引腳薄型收縮小外形封裝(PW 后綴)。

    ■特征:

    • 傳播延遲時間 = 60 ns(典型值),CL = 50 pF,V DD = 10 V
    • ●緩沖輸入和輸出
    • ●標準化對稱輸出特性
    • ●在 18 V 的整個封裝溫度范圍內,最大輸入電流為 1 µA;18 V 和 25°C 時為 100 nA
    • ●100% 的 20 V 靜態電流測試
    • ●5V、10V 和 15V 參數額定值
    • ●噪聲容限(在整個封裝溫度范圍內:
          1 V at V DD = 5 V
          2 V at V DD = 10 V
          2.5 at V DD = 15 V
    • ●符合 JEDEC 暫定標準第 13B 號“B 系列 CMOS 器件描述的標準規范”的所有要求
  • 特征:

    • ●傳播延遲時間 = 60 ns(典型值),CL = 50 pF,V DD = 10 V ●緩沖輸入和輸出 ●標準化對稱輸出特性 ●在 18 V 的整個封裝溫度范圍內,最大輸入電流為 1 μA;18 V 和 25°C 時為 100 nA ●100% 的 20 V 靜態電流測試 ●5V、10V 和 15V 參數額定值 ●噪聲容限(在整個封裝溫度范圍內: 1 V at V DD = 5 V 2 V at V DD = 10 V 2.5 at V DD = 15 V ●符合 JEDEC 暫定標準第 13B 號“B 系列 CMOS 器件描述的標準規范”的所有要求
